相關信息：

關于公開征求《常州市工業企業用戶側電化學儲能電站安全風險防控技術指導規范（征求意見稿）》地方標準修改意見的結果反饋

根據常州市市場監督管理局2024年地方標準編制計劃，常州市應急管理局、溧陽市應急管理局等單位聯合編制了地方標準《常州市工業企業用戶側電化學儲能電站安全風險防控技術指導規范（征求意見稿）》。歡迎有關單位和社會各界人士在2025年1月16日前，以郵件、電話等方式提出寶貴意見。感謝您的參與和支持！

聯系人及聯系方式：溧陽市應急管理局黃懿，15806147192；天目湖儲能研究院王紅梅，13381683807；江蘇省儲能行業協會江兵，18616297959，993905514@qq.com。

(因工作需要，以上手機號碼經本人同意公開)

附件：1.《常州市工業企業用戶側電化學儲能電站安全風險防控技術指導規范（征求意見稿）》

          2.《常州市工業企業用戶側電化學儲能電站安全風險防控技術指導規范（征求意見稿）》起草說明

常州市應急管理局

2024年12月16日

附件1：

常州市工業企業用戶側電化學儲能電站安全風險防控技術指導規范（征求意見稿）

1　范圍

常州市工業企業用戶側電化學儲能電站安全風險防控技術指導規范旨在為工業企業自用的電化學儲能電站提供全面的技術指導和標準化管理要求。

本文件規定了常州市工業企業用戶側電化學儲能電站（簡稱“儲能電站”）在設備設施、選址和平面布局、建設施工、運行維護、應急處置等方面的技術指導規范。

本文件適用于常州市冶金、有色、建材、機械、輕工、紡織、煙草等行業工業企業自用的，采用0.4kV及以上電壓等級接入，額定功率500kW及以上和額定能量1000 kWh及以上的鋰離子電池/鈉離子電池（含固態電池）儲能系統及電站的建設運行。

本文件不適用于不間斷電源（UPS）、應急電源系統（EPS）、移動式儲能系統。

2　規范引用文件

下列文件中的內容通過文中的規范性引用而構成本文件必不可少的條款。其中注日期的引用文件，僅該日期對應的版本適用于本文件，不注日期的引用文件，其最新版本(包括所有的修改單)適用于本文件。

GB 2894     安全標志及其使用導則

GB 8624     建筑材料及制品燃燒性能分級

GB 26860    電力安全工作規程 發電廠和變電站電氣部分

GB/T 29639  生產經營單位生產安全事故應急預案編制導則

GB/T 34120  電化學儲能系統儲能變流器技術規范

GB/T 34131  電力儲能用電池管理系統

GB/T 36276  電力儲能用鋰離子電池

GB/T 38315  社會單位滅火和應急疏散預案編制及實施導則

GB/T 40090  儲能電站運行維護規程

GB/T 42288  電化學儲能電站安全規程

GB/T 42312  電化學儲能電站生產安全應急預案編制導則

GB/T 43540  電力儲能用鋰離子電池退役技術要求

GB/T 44026  預制艙式鋰離子電池儲能系統技術規范

GB 44240    電能存儲系統用鋰電池和電池組安全要求

GB 55036    消防設施通用規范

GB 50974    消防給水及消火栓系統技術規范

DL/T 2528   電力儲能基本術語

江蘇省冶金等工業企業較大以上安全生產風險目錄

建設項目安全設施“三同時”監督管理辦法

3　術語、定義

DL/T 2528界定的以及下列術語和定義適用于本文件。

3.1

用戶側電化學儲能電站User side electrochemical energy storage power station

在用戶內部場地或鄰近建設的接入電力用戶內部電網的電化學儲能電站。

注:一般包含電化學儲能單元、電氣一二次設備、監控系統及相關輔助設施等。

3.2

儲能系統 electrical energy storage system

由一個或多個儲能單元構成，能夠獨立實現電能存儲、轉換及釋放功能的系統。

3.3

儲能單元 energy storage unit

能夠獨立實現電能存儲、轉換及釋放的最小設備組合。

[來源：GB 51048—2014，2.0.2]

3.4

儲能電站 energy storage station

由一個或多個儲能系統構成，能夠進行電能存儲、轉換及釋放的電站，可以由若干個不同或相同類型的儲能系統以及變配電系統、監控系統和輔助設備設施組成。

4　儲能電站基本安全風險

除電氣安全風險外，儲能電站應充分考慮表1中提示的電池安全風險。

表1　電池安全風險提示

4.1　儲能電站按功率、能量可分為大型、中型和小型，并按表2劃分。

表2　儲能電站容量劃分表

5　儲能電站設施設備要求

5.1　儲能電站系統設施設備要求

5.1.1　儲能系統應標識技術類型、功率、能量和電壓等級等信息，并按GB 2894要求設置安全標志。

5.1.2　儲能系統及其使用的電氣設備和材料，應符合相應的國家或行業相關標準要求，確保設備性能穩定、安全可靠。

5.1.3　儲能電池應無變形、漏液，電池極柱、端子、連接排應連接牢固，裸露帶電部位應采取絕緣遮擋措施。電池簇應具有在短路、起火或其他緊急情況下迅速斷開直流回路的措施，宜配置直流電弧保護裝置。

5.1.4　電池模塊外殼、接插件、采集和控制線束、動力電纜等部件應采用阻燃材料。

5.1.5　電池系統安裝支架應無損傷、變形，其機械強度應滿足承重要求。

5.1.6　所有電氣設備應符合國家和行業標準，具有相應的合格證書。

5.1.7　電氣系統應設有過載保護、短路保護和漏電保護裝置。

5.2　儲能電站消防設施設備要求

5.2.1　儲能電站電池布置區域應設置滿足滅火、持續降溫且抑制復燃要求的固定自動滅火系統。

5.2.2　儲能電站應設置火災自動報警系統，在電池室、變壓器等關鍵區域應安裝火災探測器實時報警并聯動控制相關消防設施。

5.2.3　儲能電站宜設置消防監測預警系統，自動識別和診斷儲能電池系統模組內異常工作狀態，并發出預警信號聯動相關設施，起到火災預防作用。

5.2.4　有人值守電化學儲能電站的火災報警控制器應設置在消防控制室，無人值守電化學儲能電站的火災報警控制器應將火警信號傳至有人值守的集中控制中心。

5.2.5　儲能電站應設置消火栓系統，消防給水及消火栓系統的設計應符合現行國家標準《消防設施通用規范》GB 55036、《消防給水及消火栓系統技術規范》GB 50974的有關規定，并滿足下列要求：儲能電站應設置消防給水系統，同一時間內的火災次數應按一次設計。儲能電站消火栓系統適用火災延續時間不應小于3.0h。儲能電站周邊應有可供消防車取水的消防水源，取水點應保持安全距離。

5.3　儲能電站防護設施要求

5.3.1　在儲能電站周圍應設置圍墻或圍欄，并在關鍵區域安裝門禁系統，確保未經授權的人員無法進入。圍墻或圍欄應采用防攀爬設計，以提高安全性。

5.3.2　需設置防護工具箱，配備絕緣防護服、絕緣安全帽、絕緣防砸安全鞋、絕緣安全靴、絕緣手套、耐酸堿手套、高壓作業防護欄（3米）、高壓警示牌、絕緣救援鉤（2米）、水基滅火器、絕緣工具套裝等。

6　選址和平面布局要求

6.1　基本要求

6.1.1　儲能電站應在廠區內獨立設置。

6.1.2　廠區內選址應對照《江蘇省冶金等工業企業較大以上安全生產風險目錄》，與存在火災、爆炸風險點應保持相應的安全間距。

6.1.3　與廠區及周邊人員密集場所、高層建筑和易燃易爆場所，設置相應的安全間距。

6.1.4　當安全間距設置確有困難時，可以考慮相鄰建筑使用性質、建筑高度、耐火等級及火災危險性等因素，通過設置防火墻等措施加以防護。

6.1.5　不應設置在架空電力線路保護區內。

6.1.6　蒸汽管道、熱力管道、天然氣管道等高溫高壓、易燃易爆管道不應穿過站區。

6.1.7　儲能電站內不應有無關的管道和線路通過。

6.2　儲能電站與風險區域安全間距要求如表3：

表3　安全間距

6.3　儲能電站布置要求

6.3.1　儲能預制艙區域應集中布置，并與其他功能區域分開。

6.3.2　不應設置在燃氣輸配管道及附屬設施的保護范圍內，且不宜設置在燃氣輸配管道及附屬設施的控制范圍內。

6.3.3　鋰離子、鈉離子電池預制艙（柜）之間的防火間距應符合以下規定：

a)  步入式的長邊端防火間距不應小于3m，短邊端防火間距不應小于4m。非步入式的長邊和短邊端均不應小于3m，同時設備間距應滿足運輸，檢修要求。

注：當采用防火墻分隔時，防火間距不作要求。防火墻長度和高度應超出預制艙外廓不小于1m。

b)  鋰離子、鈉離子電池預制艙（柜）距離站外道路不應小于3m，道路轉彎處除外。確有困難時，電池預制艙與站外道路之間應設置耐火極限不低于4.00h的防火墻，且電池預制艙距離站外道路不應小于1m，防火墻長度、高度應超出預制艙外廓不小于1m。

c)  鋰離子、鈉離子電池預制艙距離站內道路不應小于1m。

d)  當整體占地面積不大于50m2時，多個小型電池預制艙(柜)可成組布置，按照整體考慮其道路距離、防火間距等。

6.4　儲能電站的消防車道應滿足如下要求：

a)  中、大型儲能電站內應設置環形消防車道，確有困難時，應沿預制艙布置區的兩個長邊設置消防車道，且具備回車條件。

b)  小型儲能電站相鄰的廠內道路可作為其環形消防通道。

c)  消防車道的凈寬不小于4m，凈空高度不小于4m；消防車道與建筑消防撲救面之間不應有妨礙消防車操作的障礙物，不應設置影響消防車安全作業的架空高壓電線。

d)  消防車道應至少有一處與站外道路連通。

e)  進站道路寬度不應小于4m。

f)  站內運輸?shù)缆仿访鎸挾炔灰诵∮?m。檢修道路路面寬度不宜小于3m。消防通道的轉彎半徑應根據行車要求確定，但不應小于7m。

7　建設施工要求

7.1　所有新建儲能電站項目必須嚴格執行《建設項目安全設施“三同時”監督管理辦法》（原國家安全監管總局令第36號、77號令修訂），安全設施設計未審查通過前，儲能電站項目不得開始施工。

7.2　工業用戶側儲能電站建設時必須建立安全施工責任制和安全施工規章制度，保證儲能電站建設工程施工安全。

7.3　建設單位應制定安裝調試中的風險管理方案。針對施工現場設備安全、消防安全、人員安全制定現場應急處置方案，明確應急響應流程和處置措施，并根據施工進度定期組織現場應急處置方案演練。

7.4　所有施工人員應接受安全培訓，熟悉施工方案和安全操作規程。施工人員應按要求穿戴適當?shù)膫€人防護裝備，如絕緣手套、絕緣鞋、安全帽等。

7.5　儲能電站區域應做好防滲水、漏水，保證設備安全。

7.6　電池安裝前，應檢查電池模塊開路電壓是否正常，是否存在漏液等現象。

7.7　電池安裝應采用專業吊裝設備。

7.8　電池安裝應注意電池模塊極性，確保極性安裝正確。嚴禁使用金屬工具等對接插件處進行操作。

7.9　儲能電站應按照規范進行設備安裝和接線，避免電氣故障和安全隱患。

7.10　消防工程施工應由具有相應等級資質的施工單位承擔，相關人員應具備相應的管理或技術等級資格。

7.11　儲能電站應嚴格按照國家、行業標準規范進行驗收，未經驗收或驗收不通過時，不應交付使用。驗收應包括以下內容：建設工程驗收；安全設施驗收；啟動驗收；并網驗收；試運行驗收；竣工驗收。

8　運行維護要求

8.1　一般要求

8.1.1　儲能電站運行維護應滿足GB/T 40090、GB/T 42288要求。

8.1.2　儲能系統運行時電池溫度應設置分級報警，極限高溫設置不應超過55℃。

8.1.3　儲能系統應嚴格控制電池充、放電截止電壓，避免電池過充、過放。

8.1.4　運維人員應定期觀察分析電池荷電狀態（SOC）、電壓一致性、溫度一致性。

8.1.5　儲能設備維護時，應做好該設備與其他相關運行設備的安全防護措施，防止誤碰。

8.1.6　儲能電站正式投運前應接入安全監測信息平臺，依托數字化技術加強儲能電站運行安全風險監測和故障預警能力。

8.1.7　儲能電站投運前應根據儲能電站類型，制定運行維護規程。

8.1.8　儲能電站應配備能滿足安全可靠運行的運行維護人員，運行維護人員上崗前應經過儲能電站工作原理、設備性能、常見故障處理、安全風險、防范措施、消防安全知識以及應急處置流程等培訓，并定期開展培訓，每年至少1次。

8.1.9　大型、中型儲能電站必須配備專職安全員。

8.1.10　儲能電站應對設備運行狀態、操作記錄、異常及故障處理、維護等進行記錄，并對運行指標進行分析。鋰離子/鈉離子電池儲能電站應制定電池異常及故障處理專項操作方案。

8.1.11　大、中型儲能電站應設置現場值班人員。小型儲能電站應確保每天至少巡視1次。

8.1.12　極端天氣下，儲能電站應設現場值班人員值守。

8.1.13　儲能電站運行維護應制定交接班制度，交接班時應對當值儲能電站運行模式、儲能系統運行情況、缺陷情況、設備操作情況、接地線拆裝情況等進行交接。

8.1.14　儲能電站應制定檢修規程，停送電、檢修過程應結合儲能電站類型制定操作票和工作票，檢修人員應具備相應資質。

8.1.15　接入公共電網的儲能電站并網、解列應獲得電網調度機構同意。

8.1.16　儲能電站應制定設備異常及故障處理專項操作方案。

8.2　運行監控

8.2.1　儲能電站應具備遠程監控和就地監控能力，并設置分級報警功能，確保每天24 h實時監控可靠性。

8.2.2　大、中型儲能電站應建立狀態運行及預警預測平臺，宜在站端配置主動安全系統。小型儲能電站宜建立狀態運行及預警預測平臺。儲能電站應在投運前，將狀態運行及預警預測平臺的相關數據接入政府監測平臺。

8.2.3　儲能電站應通過連續采集和分析電池管理系統（BMS）、儲能變流器（PCS）、熱管理系統、消防系統等設備的運行數據及環境數據，對電池、電池管理系統、儲能變流器等重要設備的運行安全狀態進行實時監測，并定期對設備運行情況進行統計分析。

8.2.4　儲能電站應能及時發現存在安全隱患的設備及系統，評估其安全風險并進行分級預警。

8.2.5　儲能電站應定期對儲能系統的額定容量、額定效率、電能質量、系統保護及告警功能驗證、接地電阻、接地連續性、絕緣電阻等開展檢查，并進行綜合評價。

8.3　運行操作

8.3.1　儲能電站應制定現場運行規程。運行設備系統發生變更應同時對規程予以修訂，并在投運前發至運行人員。

8.3.2　現場運行規程每1～2年或設備系統有重大變化時應進行1次全面修訂。

8.3.3　儲能電站現場運行規程應明確下列操作規范：

a)  儲能系統參與電網調度后操作規范；

b)  監控系統、BMS、PCS等儲能系統設備發生故障時操作步驟；

c)  系統運行過程中充放電策略調整操作步驟；

d)  消防系統定期測試時操作步驟；

e)  消防系統報警時操作步驟；

f)  涉網設備發生異?；蚬收蠒r操作步驟。

8.3.4　運行人員可對儲能電站并網和解列操作進行選擇，并應符合GB 26860的相關要求。

8.3.5　運行人員可對儲能系統自動發電控制、自動電壓控制、計劃曲線控制、功率定值控制等運行模式和優先級進行選擇，各儲能單元運行模式和優先級選擇宜保持一致。

8.3.6　運行人員可對儲能系統啟動、充電、放電、停機、待機、檢修等運行狀態進行互相切換。

8.4　巡視檢查

8.4.1　儲能電站應制定日常巡檢和定期專項巡檢項目要求，并做好巡檢記錄。

a)  日常巡檢：包括臨時故障的排除、檢查、清理、調整及配件更換等，對所完成的維護檢修項目做好記錄。

b)  定期專項巡檢：應對相關設備進行較全面的檢查、清掃、試驗、測量、檢驗等，并分項分類制定巡檢周期，周期可根據實際情況進行調整。

8.4.2　運維人員應按相應的周期逐項開展定期專項巡檢，對設備進行巡視、維修和保養。特殊季節和極端天氣前后，應針對專項巡檢內容目錄開展巡檢。

8.4.3　儲能電站定期巡檢時，應加強檢查下列情況：

a)  檢查PCS、并網柜、匯流柜、電池模組等母排電纜連接；

b)  分析異常告警信號、故障信號、保護動作信號等；

c)  分析空調運行參數和運行狀態；

d)  測試事故排風聯動系統。

8.4.4　儲能電站應制定消防設備定期測試及巡檢制度。

a)  運行維護人員應定期查看消防系統歷史報警記錄。

b)  滅火劑、滅火器、火災探測裝置等消防設施應定期進行檢查，每季度至少1次。

c)  消防設施（器材）應定期進行維護保養，每年至少進行1次檢測。

8.4.5　巡視檢查時發現故障隱患，應及時報告處理，查明原因，避免事故發生。

8.4.6　儲能電站應結合巡視檢查情況制定維護方案。維護時應采取安全防護措施。

8.5　異常運行及故障處理

8.5.1　儲能電站設備發生異常或監控系統發出異常告警信號時，應及時進行現場檢查。在缺陷和隱患未消除前應加強監視和增加巡視頻次。

8.5.2　儲能電站運行人員發現異常，應立即匯報，按照運行規程進行處置。

8.5.3　接入公共電網的儲能電站設備發生異常時，運行人員進行異常處理前應向調度人員匯報。

8.5.4　儲能電站設備發生故障時，運行人員應立即停運故障設備，隔離故障現場，并按規程對故障設備進行處置。

8.5.5　電網側故障時，應及時聯系建設方并停運設備，現場做好隔離，并于故障原因確定后進行處置。

8.5.6　無法判斷火災報警信號是否誤報時，應先使用視頻安防監控系統進行現場查看，不應打開儲能系統。確需打開時，應按照應急處置程序做好防護措施。

8.5.7　儲能電站交接班期間發生故障時，應于處理完成后進行交接班。

8.5.8　運行人員異?；蚬收咸幚砗髴?yīng)及時記錄相關設備名稱、現象、處理方法及恢復運行等情況。

8.5.9　發生火災預警、消防設施啟動以及其他影響儲能電站正常運行必須立即停機停電處理的情況，應按第9章要求進行應急處置。停機停電處理時，應確保消防電源的可靠性。

8.6　退役

8.6.1　電力儲能用鋰離子電池退役應符合GB/T 43540要求。

8.6.2　儲能電站退役應制定分級處理、拆卸、儲存、回收、運輸?shù)认嚓P(guān)方案。

8.6.3　儲能電站退役應制定退役計劃和作業流程，確保環境安全、公眾安全和工作人員安全。

8.6.4　儲能電站退役計劃應按準備、設計、實施和驗收四個階段編制。

8.6.5　儲能電站退役應按相關法律法規進行回收處理。

8.6.6　電池退役應做好跟蹤追溯管理，確保電池得到合理處置并保證臨時存放和運輸安全。

9　應急處置要求

9.1　儲能系統應急處置應遵循以人為本、快速反應、安全高效的原則，明確應急職責，規范應急程序，細化保障措施。

9.2　儲能電站的建設和運行單位應當依據國家發布的標準GB/T 29639、GB/T 38315、GB/T 42312，構建一套全面的應急預案。

9.3　大、中、小型儲能電站必須配備專職（兼職）應急隊伍，配備安全防護服和操作設備，完善應急物資，并對應急處置人員或聯動單位關聯人員進行應急安全培訓。

9.4　儲能電站的建設和運行單位每半年至少開展1次針對儲能電站事故的應急救援演練。

9.5　一旦發生緊急情況，儲能電站的建設或運行單位應確定應急響應級別，啟動應急預案，超出處置能力范圍的應及時啟動上一級應急預案。

9.6　發生火災預警后，儲能系統建設或運行單位應結合安防監控系統快速確認預警情況。預警確認后及時排除火災隱患；發生火災報警后，儲能系統建設或運行單位應快速確認火情?；鹎榇_認后撥打“119”報警，報告火災情況，并做好接應和滅火救援協助工作。

9.7　儲能電站的建設和運行單位應結合客觀事態發展變化和企業應急處置能力調整應急響應級別，保障應急處置效率。

9.8　儲能電站的建設和運行單位應在現場得到控制、次生/衍生事故隱患消除、防護措施到位后，結束應急處置。

9.9　儲能電站的建設和運行單位應遵循有關事故調查的原則，妥善收集和保管各類數據，保護事故現場，以便后續事故調查、安全評估和改進應急工作。

附錄A

（資料性）

儲能電站安全標識圖

產品銘牌上應有下列標志：

①　電池單體外表面包含極性、產品信息唯一識別碼等標識;

②　電池模塊及電池簇的銘牌包含商標、產品名稱、分類和編碼、制造商名稱、出廠編號、生產日期或批號等內容;

③　電池模塊及電池簇外表面包含極性、高壓電、防觸電、接地、電池簇內電池模塊布置示意圖等標識。

警告標識要求：

警告標識需包含四要素：通用安全警惕標識、警告信號、安全符文、文字說明。

圖A.1警告標識范例

安全符文通常是黑色符文加白色底色，或者是危險色的紅色符文加白色底色。

文字說明必須包含三部分，第一是說明這是什么類型的傷害，如電擊、機械或爆炸等；第二是會導致什么樣的后果，如受傷或死亡；第三是要怎樣去避免這些傷害，比如遠離，斷電或使用保護工具等。文字必須是白底黑字或者黑底白字，不能使用其它顏色。

指示標簽要求：

并網點安全標識的規格為：150mm×110mm，黃底黑字，內容見圖A.2：

圖A.2并網點安全標識范例

附錄B

（規范性）

鋰離子電池/鈉離子電池儲能系統

B.1 基本規定

B.1.1　鋰離子電池/鈉離子電池儲能系統主要由電池系統、PCS、監控系統以及安全、消防等輔助系統等組成。圖B.1為典型的鋰離子電池/鈉離子電池儲能系統結構示意圖。

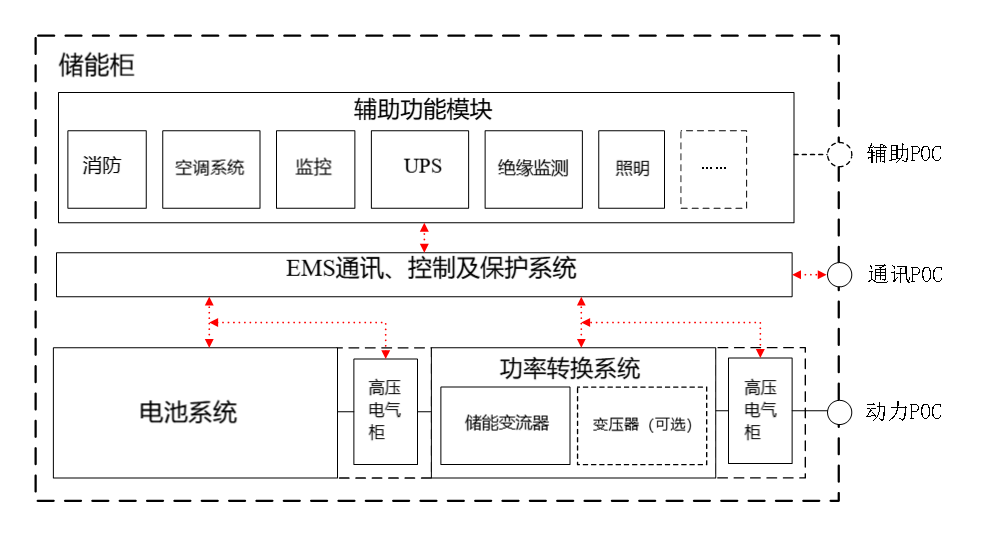

圖B.1鋰離子電池/鈉離子電池儲能系統典型結構

B.1.2　預制艙式鋰離子電池儲能系統應符合GB/T 44026要求。

B.1.3　電池系統選型應考慮節能和環保要求，選擇安全性及可靠性高、安裝及維護工作量小的設備。

B.1.4　電池系統選型應根據設計容量和電壓等級、功能需求以及電池的充放電特性和技術成熟度選擇。

B.2 設計要求

B.2.1　消防安全

B.2.1.1　自動滅火系統的最小保護單元宜為電池模塊。電池模塊宜單獨配置探測器和滅火介質噴頭。

B.2.1.2　PCS、變壓器等功率和電壓變換設備與電池系統布置在同一個儲能單元時，其防火分隔措施應滿足耐火極限不低于2 h。

B.2.1.3　戶外儲能系統宜選用非步入式設計。采用步入式時，應設置直通室外的安全出口并設置應急疏散照明，當最遠的長度超過7m時，應在預制艙兩端設置兩個直通艙外的出口，外開門且凈寬度不小于0.8m。設置門禁系統的，疏散通道和出入處的門禁應能集中解鎖并能從內外兩側手動解鎖。

B.2.1.4　戶外儲能系統的氣體滅火系統啟動前，應關閉通風裝置。通風裝置啟動通風時，風冷熱管理裝置應關閉，艙內直流開斷設備應聯動斷開。

B.2.1.5　戶外柜式鋰離子電池/鈉離子電池儲能系統宜配置泄壓泄爆裝置，泄壓泄爆裝置安裝位置應根據現場空間條件、進出線位置、設備布置等因素確定。

B.2.2 電池系統

B.2.2.1　鋰離子電池安全要求應滿足GB 44240要求。

B.2.2.2 電池模組應滿足下列要求：

a.  電池成組前，應對電池單體進行篩選，確認電壓、電阻、自放電、容量等參數一致；

b.  模塊中電池單體的連接應盡量避免并聯；

c.  模塊端子極性標識應正確、清晰，正負極接口應具有防呆措施和絕緣保護措施；

d.  電氣模塊外殼應設置排氣裝置。

B.2.2.3 電池簇應配置熔斷器、直流分斷設備等保護裝置。

B.2.2.4 電池模塊溫度一致性宜不超過3℃，電池艙級系統溫度一致性宜不超過5℃。

B.2.2.5 預制艙熱管理系統應具有防凝露措施。

B.2.2.6 電池系統應與PCS直流側電壓范圍、交流輸出端功率和容量需求相匹配。

B.2.2.7 電池系統電池容量配置應在考慮電池的壽命特性、轉換效率、充放電特性及最佳充放電區間的條件下保留適當裕度。

B.2.2.8 電池系統布置應考慮電池的防火、通風和散熱需求。

B.2.2.9 鈉離子電池宜在零荷電狀態下進行運輸、貯存。

B.2.3 電池管理系統

B.2.3.1 BMS應滿足GB/T 34131要求。

B.2.3.2 BMS宜與電池系統就近布置。

B.2.3.3 BMS拓撲配置應與PCS的拓撲、電池的成組方式相匹配與協調，并對電池運行狀態進行優化控制及全面管理。

B.2.3.4 BMS各功能具體實現層級由BMS的拓撲配置情況決定，宜分層就地實現。

B.2.3.5 每個電池模組的溫度采集點數不應少于模組內電池單體數量的25%且不少于4個，在模組正負極附近應設有溫度采集點。

B.2.3.6 儲能系統斷電后，備電系統應能支撐BMS繼續運行至少10分鐘以上。

B.2.4 儲能變流器

B.2.4.1 PCS應與電池系統的運行特性相匹配，應滿足GB/T 34120的要求。

B.2.4.2 PCS應具備完備的保護功能，配置硬件故障保護和軟件保護，確保在各種情況下及時切除故障，保障電力系統安全和電池系統安全。

B.2.4.3 PCS布置應考慮通風和散熱需求。

B.2.5 變壓器

B.2.5.1 預制艙儲能系統宜選用干式變壓器。

B.2.5.2 變壓器額定容量應不小于儲能系統額定功率的1.05倍。

B.2.6 接地

B.2.6.1 預制艙內部設備及設施應進行等電位保護連接。

B.2.6.2 預制艙艙體外部應至少設置兩個對角線布置的接地連接點，并應設置明顯的接地標志。

附件2：

《常州市工業企業用戶側電化學儲能電站安全風險防控技術指導規范（征求意見稿）》起草說明

一、目的意義

近年來，受政策驅動、技術進步及市場需求增長等因素影響，全國儲能行業呈現出爆發式增長態勢。常州作為新能源之都，儲能產業布局謀劃早、發展速度快，市場潛力巨大。新形勢下，我市要在新能源賽道上行穩致遠，將先發優勢轉化為領先地位，應該科學安全的發展儲能產業。盡管當前我國儲能領域的標準體系正在完善，但在工業企業用戶側電化學儲能電站安全風險防控方面仍顯不足，多數工業企業的用戶側電化學儲能電站安全運行管理水平參差不齊，且缺少相關安全運行管理要求，這給工業企業用戶側電化學儲能電站的安全建設、運行管理、健康發展等方面帶來巨大的壓力。近年來，國內外涉及用戶側電化學儲能電站的火災、爆炸事故多發，也給用戶側電化學儲能電站的安全問題敲響了警鐘，需要更進一步關注和解決。

為此，常州市應急管理局、溧陽市應急管理局等單位組織力量聯合編制市地方標準《常州市工業企業用戶側電化學儲能電站安全風險防控技術指導規范》（以下簡稱《規范》），抓住關鍵、突出重點，緊盯建設使用用戶側電化學儲能電站的工業企業，進行有效指導，提高工業企業用戶側電化學儲能電站安全管理能力。

二、任務來源

2023年12月，常州市應急管理局提出并歸口《規范》的編制任務，由溧陽市應急管理局、天目湖先進儲能技術研究院等單位參與起草。

三、編制過程

1.立項。溧陽市應急管理局作為牽頭單位，接到常州市應急管理局下達的編制任務后，于2023年12月啟動了編制工作，并納入了《2024年度常州市地方標準項目計劃名單》。牽頭成立了標準編制小組，確定編制小組成員召開相關會議。2024年3月，編制小組向常州市市場監管局標準化管理處提交《常州市地方標準項目申報表》。編制小組確定了主要編制原則、編制大綱、人員分工和進度計劃。標準編制小組中的多名成員具有豐富的行業和地方標準制修訂經驗。

2.起草。標準編制小組首先收集了有關國家及本省法律法規、政策文件、國家標準、行業標準、地方標準，查閱了大量相關的文獻資料；對《中華人民共和國安全生產法》《江蘇省安全生產條例》《江蘇省工業企業安全生產風險報告規定》、《電化學儲能電站安全規程》等相關法律法規和標準規范進行認真分析研究。編制小組通過資料收集、企業座談、調研分析，對用戶側電化學儲能電站運行情況進行了規律性研究，依據分析研究結果開展了標準初稿的編制工作。2023年12月，編制小組在溧陽市召開編制啟動會，通過現場交流用戶側電化學儲能電站建設運行過程中的安全管理問題和實踐經驗分享，為標準的初稿起草奠定了良好的基礎。2024年3月，編制小組召開編制推進會，對編制任務進一步明確和部署。2024年7月編制小組再次召開研討會對初稿進行了修改，隨后編制完成《規范》。2024年9月在溧陽召開擴大范圍征求意見會。2024年10月在溧陽召開初評會，完成《規范（征求意見稿）》。2024年12月8日，編制小組邀請參編單位、企業、專家對《規范》再次進行全面閱研，提出意見。

四、主要內容技術指標確立

第一章規定標準的適用范圍。適用于常州采礦業、制造業、電力、熱力、燃氣及水生產和供應業等行業企業采用0.4kV及以上電壓等級接入，額定功率100kW及以上的用戶側電化學儲能項目。

第二章列出了相關規范性引用的文件。

第三章對用戶側電化學儲能系統、工業企業、預制艙儲能系統等術語給出了定義。根據DL/T 2528對術語和定義的起草和表述要求，給出了術語的英文對應詞。

第四章對工業企業用戶側電化學儲能電站設備設施要求進行了規定，包括：一般規定要求、儲能電池要求、電池管理系統要求、儲能變流器要求等10個方面的內容。

第五章對選址及場站布局進行了規定，包括：選址要求、場站布局要求等2個方面的內容。

第六章對建設施工進行了規定，包括：一般規定要求、土木工程施工要求、電氣工程施工要求、消防工程施工要求等4個方面的內容。

第七章對儲能電站調試驗收進行了規定，包括：一般規定要求、到貨驗收要求、工程調試要求、竣工驗收要求、并網測試要求、試運行要求等6個方面的內容。

第八章對檢修要求進行了規定。

第九章對運行維護要求進行了規定，包括：一般規定要求、運行要求、維護要求、異常運行及故障處理要求等4個方面的內容。

第十章對風險管控和評估要求進行了規定。

第十一章對應急處置要求進行了規定。

第十二章對儲能電站環境保護要求進行了規定。

五、與相關法律法規和國家標準的關系

1.與現行法律法規的關系。

本標準與現行有關法律法規相協調一致。本地方標準符合《中華人民共和國安全生產法》《江蘇省安全生產條例》等現行法律法規所規定的內容。

2.與已發布的同類相關標準的關系。

本標準制定參考了多項國家標準、行業標準、地方標準，與國家法規、標準規范、行業標準一致性沒有任何的沖突。本標準具有專業性、針對性和可操作性，可以滿足工業企業用戶側電化學儲能電站安全風險防控技術需要。

3.與引用標準的關系。

本地方標準引用了GB/T 14285《繼電保護和安全自動裝置技術規程》、GB/T 22239《信息安全技術網絡安全等級保護基本要求》、GB 26859《電力安全工作規程 電力線路部分》、GB 26860《電力安全工作規程 發電廠和變電站電氣部分》、GB/T 32509《全釩液流電池通用技術條件》、GB/T 34120《電化學儲能系統儲能變流器技術規范》、GB/T 34131《電力儲能用電池管理系統》、GB/T 34133《儲能變流器檢測技術規程》、GB/T 42288《電化學儲能電站安全規程》等相關內容，與引用標準沒有任何的沖突。

六、實施推廣建議

本標準的制訂對常州市行政區域內工業企業用戶側電化學儲能電站安全風險防控具有指導意義，起到“一標在手，一覽無余”的作用，同時為政府監管部門對建設使用用戶側電化學儲能電站的工業企業安全監管提供檢查依據。

在標準發布以后，通過組織宣貫、培訓，可以更好地服務于全市工業企業用戶側電化學儲能電站安全風險防控工作。全市建設使用用戶側電化學儲能電站的工業企業應嚴格貫徹執行本標準，落實好各項要求。為保證標準的貫徹執行，具體要求有：

1.對標準進行必要的宣傳；

2.對建設使用用戶側電化學儲能電站的工業企業管理人員進行培訓；

3.實踐中不斷檢驗，總結經驗。

掃一掃在手機打開當前頁
